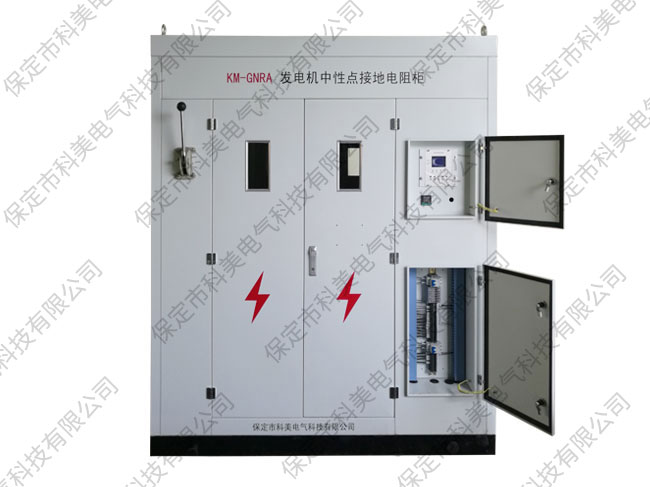

KM-GNRA系列發電機中性點接地電阻柜，適用于交流50/60Hz，10.5~27KV發電廠中壓系統，是用于連接發電機中性點與大地之間的一種保護型電器。安裝中性點接地電阻柜后，當發生兩相短路、單相接地、單相斷路時，發電機中性點電壓升高，中性點接地電阻柜起到限制故障電流的作用，并提供故障量給繼電保護設備，保護設備作用于跳閘，以避免發電系統被破壞。它通常用于短時工作制，它的功率和電壓等級視輸配電系統的情況而定。

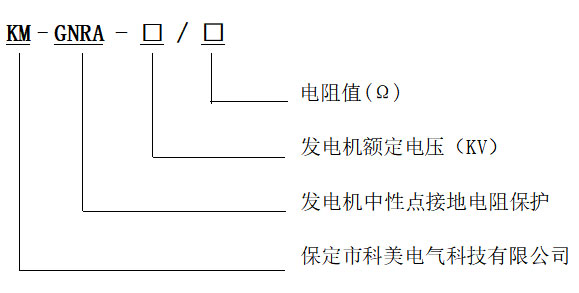

選型說明

使用條件

1、戶內使用；

2、安裝地點：海拔高度不超過5000m；

3、周?chē)諝鈶皇芨g性或可燃性氣體、水蒸氣等明顯污染；

4、無嚴重污穢及經常性的劇烈震動；

5、電網頻率：48～52Hz（50Hz系統）、58～62Hz（60Hz系統）。

功能特點

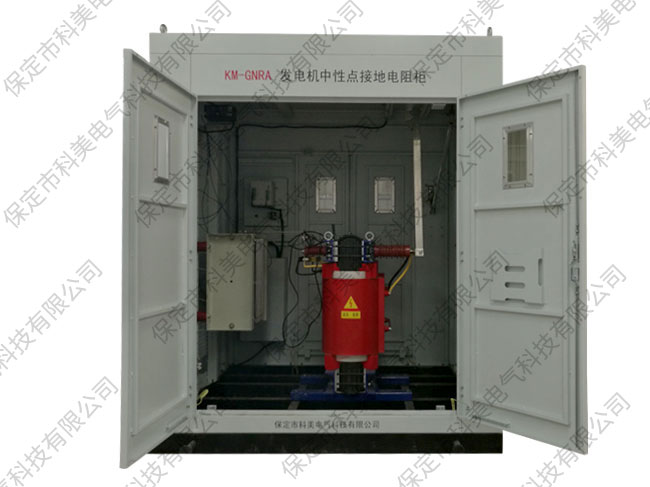

1、主要組要組成干式單相接地變壓器、電阻器、隔離開關等電器設備，可整體方便安裝在發電機中性點附近。

2、電阻材質采用特種不銹鋼或鎳鉻材料。

3、配備電流互感器和動作計錄儀，時刻監視中性點不平衡電流。出現單相接地故障時，可記錄動作次數，且可給保護及監控系統提供模擬量輸出。

4、電阻柜柜體材質采用不銹鋼或冷軋板；柜體頂部裝有吊環，便于柜體搬運；柜體底部加工接地螺栓，利于外殼保護。

5、加裝中性點接地電阻監測保護裝置，集數據采集、控制、報警、通訊功能于一體。并預留通訊接口，可將檢測、記錄的信息傳遞至主控室，使運行人員及時得到信息。

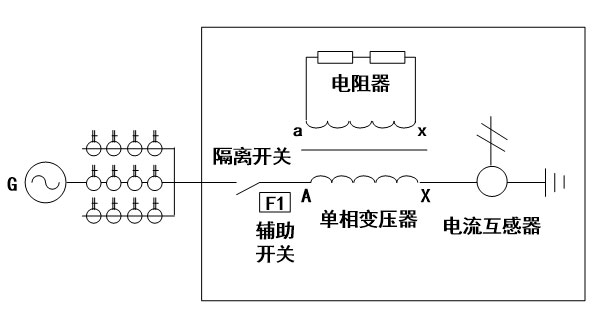

接線原理圖

技術數據表

訂貨須知

1、發電機的額定電壓。

2、電阻器的參數，接地變壓器的參數，電流互感器參數。

3、柜體的進出線方式。

4、電阻柜的材質、IP防護等級、顏色及安裝地點。
