KM-TNRA系列變壓器中性點接地電阻柜適用于50 / 60Hz電壓等級為6～66KV輸配電系統，是用于連結變壓器中性點與大地之間的一種限流保護型電器。安裝中性點接地電阻柜后，當發生非金屬性接地時，流過接地點和中性點的電流比金屬性接地時顯著降低，非故障相電壓上升也顯著降低，有限流降壓作用，避免了線路和設備可能遭受的破壞。它通常用于短時工作制，不考慮長期通過大電流的能力。

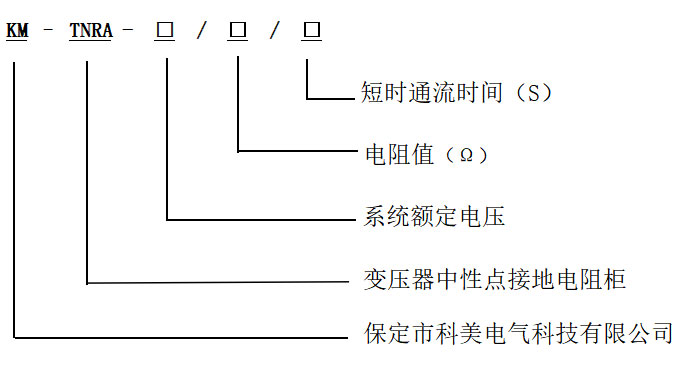

選型說明

使用條件

1、安裝地點：海拔高度不超過5000m；

2、周?chē)諝鈶皇芨g性或可燃性氣體、水蒸氣等明顯污染；

3、無嚴重污穢及經常性的劇烈震動；

4、電網頻率：48～52Hz（50Hz系統）、58～62Hz（60Hz系統）。

功能特點

1、電阻材質采用特種不銹鋼或鎳鉻材料；

2、電阻柜柜體材質采用不銹鋼或冷軋板；柜體頂部裝有吊環；柜體底部加工接地螺栓；

3、配備電流互感器和動作計錄儀，時刻監視中性點不平衡電流；

4、加裝中性點接地電阻監測保護裝置，集數據采集、控制、報警、通訊功能于一體。并預留通訊接口，可將監測記錄的信息傳遞至主控室，使運行人員及時得到信息。

技術數據表

訂貨須知

1、提供系統額定電壓。

2、電阻材質、額定電阻值和短時電流及短時通流時間。

3、柜體的進出線方式。

4、安裝地點：戶內、戶外。

5、柜體的材質、噴涂顏色、防護等級及外形尺寸。
