KM-HCA 智能消弧消諧柜適用于3-35kV中性點非有效接地電力系統中，主要起到限制系統弧光過電壓、鐵磁諧振過電壓的作用，可有效提高電網運行的安全性和供電的可靠性。

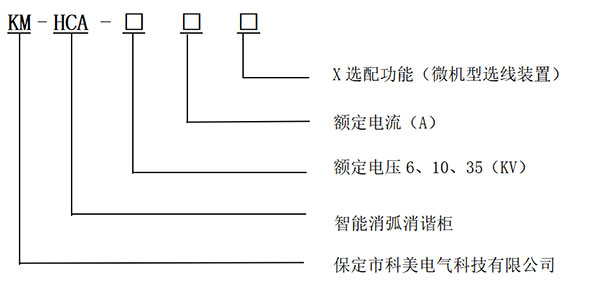

選型說明

功能特點

1、大幅度提高電力系統的安全穩定運行水平，可將各類過電壓限制到較低的電壓水平，使因過電壓引起的絕緣事故及連發事故大為減少。

2、具有完善的過電壓保護功能

可保護大氣過電壓，操作過電壓以及弧光接地過電壓，其限制弧光接地過電壓的功能比裝消弧線圈更好，更完善，安裝本裝置后，原來按設計規范要求應裝設消弧線圈的系統可以不再裝設。

3、改善電網的運行條件

由于消除了這類電網中原作用時間長的弧光接地過電壓，使金屬氧化鋅避雷器發生事故的機率大為降低。

4、可選配獨立的微機型小電流接地選線裝置，提高選線準確性。

5、選型簡單，使用方便

本裝置消弧和過電壓保護的機理與電網的單相接地電容電流大小無關，因而其保護性能不受電網運行方式的改變和電網擴大的影響，在大網小網中均可使用。

6、結構簡潔，安裝方便

整個裝置組成一臺高壓開關柜可替代原電壓互感器柜，結構簡單，體積小，安裝調試方便，既適用于變電站，也適用于發電廠的高壓廠用系統，既適用于新建站，也適用于老站的改造，原裝有消弧線圈的系統，加裝本裝置，保護更完善。

技術參數

1、額定參數：

頻率(HZ)：50；電壓(KV)：6,10,35；電流(A)：31.5、63、100、160、200。

2、選型及要求

a、裝置的額定電壓等于線路的額定電壓。

b、裝置的額定電流對應的持續電流不小于保護線路的較大對地電流。

3、使用環境

環境溫度：-40℃～+60℃；海拔高度：＜2000m

周?chē)坏糜蟹蹓m、煤氣、煙氣等具有爆炸性混合物。

工作原理

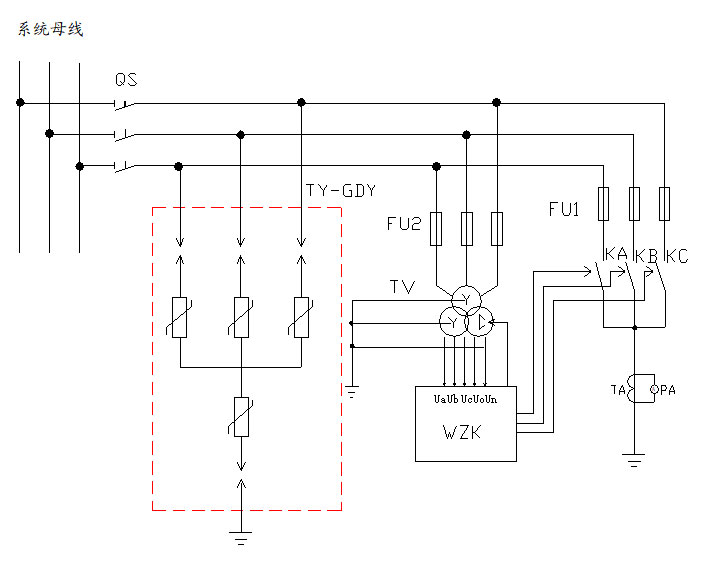

當系統出現高幅值的工頻過電壓時，組合式電壓保護器 TBP 首先投入工作，將系統過電壓限制在電氣設備絕緣允許的安全范圍內。當系統發生單相接地時，微機控制器WK 對電壓互感器提供的三相電壓Ua/Ub/Uc和開口三角電壓Uo的信號進行計算處理，判斷接地性質和接地相，并進行如下處理：

如果發生的故障是間歇性電弧接地，微機綜合控制器中的消弧單元在判定接地的相別后，令故障相的高壓真空接觸器閉合,使系統由不穩定性的弧光接地快速變成穩定的金屬性直接接地，故障相電壓降為零，電弧消失。數秒鐘后，再令接地的高壓真空接觸器斷開，若故障消失，說明這一電弧接地故障是因過電壓沖擊引起的瞬時性接地故障，系統恢復正常運行。如果接觸斷開后，系統再次在原故障相出現穩定電弧接地，裝置認定此故障為很久性的接地故障，于是再次閉合故障相的高壓真空接觸器，等待值班人員處理。微機控制器的選線單元同時采集零序電流信號進行計算，判斷，選出故障線路。

如果發生的故障是金屬性的直接接地，裝置可根據用戶要求將故障相母線直接接地,減少流過故障相的電流，發出指示信號，等待值班人員或微機選線處理。

如果發生的故障是 TV 斷線故障，裝置只發出指示信號，等待值班人員處理。

訂貨須知

1、用戶應提供相關的線路額定電壓、線路對地電容電流、柜體尺寸。

2、需要其他額外附件或備件，應在訂貨時注明所需的種類及數量。

3、如用戶特殊要求應在訂貨時提出。
