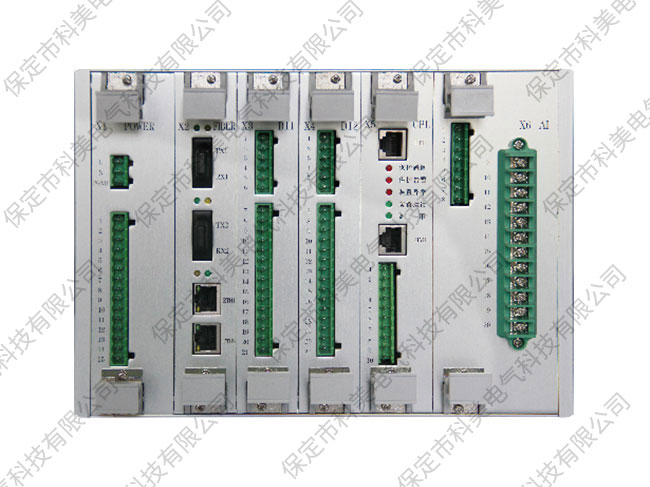

光伏發電作為一種清潔的可再生能源，受到國家的高度重視和大力支持，在近幾年，國內的光伏發電行業取得了快速發展。光伏發電廠的變壓器一般采用美式箱用變，我公司基于風電箱變智能監控系統裝置的多年研究開發及各項目成功運行經驗，并結合國家對光伏發電廠的一些技術要求，自主研發了KM-SAFE800系列光伏箱變智能監控系統，該裝置具有保護、測控、計量和通信功能，通過自愈式環形光纖以太網接入中控室的光伏電站綜合自動化系統。

KM-SAFE800系列應用于光伏箱變中，完成光伏箱變高低壓側全部信息的監測、非電量保護、電氣量保護、控制和通訊功能，實現對光伏箱變信息的遠程管理和自動化監控。

光伏箱變智能監控顯示模塊是KM-SAFE800系列通用顯示人機接口模塊，主要完成KM-SAFE800系列的參數整定、實時數據顯示功能，標準配置中無此模塊，實際使用中可根據需要進行定制。

由于光伏箱變的特殊性，裝置的安裝方式不同常見的開關柜，且處于低溫環境，故本公司開發體積較小的顯示模塊用于顯示功能，供用戶選擇！

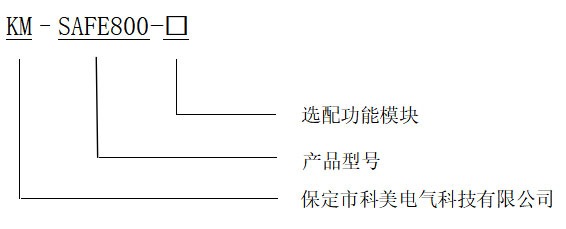

選型說明

備注：3路直流模擬量采樣(PT100/4～ 20mA)可混合配置，也可以單獨配置PT100或4～20mA。

技術參數

1、交流電壓：AC690V或AC100V

2、交流電流：5A或1A

3、額定工作電壓：AC/DC220V

4、額定功耗：不大于10W

5、開關量輸入：AC/DC220V外部有源接點

6、控制繼電器輸出：AC250V、 8.0A/AC380V、1.9A/DC250V、1.5A

7、工作溫度：-40℃ ～ +70℃

8、儲存溫度：-40℃～+85℃，相對濕度不大于85%，宜儲存于防雨、防雪的室內，周?chē)諝庵胁缓兴嵝?、堿性或其它腐蝕性及爆炸性氣體

9、相對濕度：在高溫度為+75℃時相對濕度不超過50%；在較低溫度下可以有較高的相對濕度，；例如20℃時達90%，因此溫度變化偶爾產生的凝露，應采取特殊措施

測量精度：
