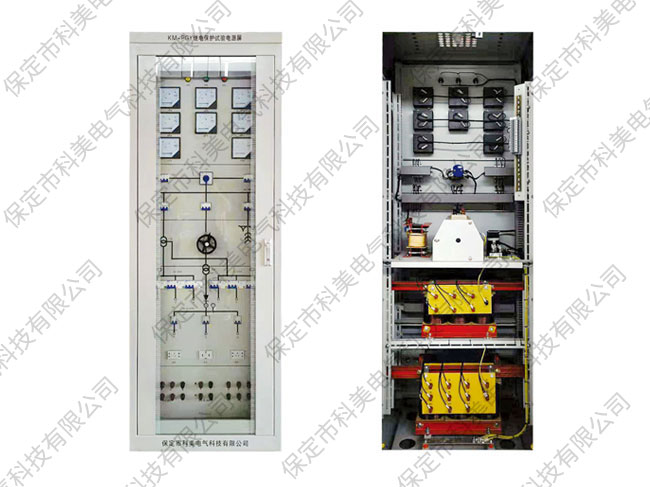

KM-PGY型繼電保護試驗電源屏是我公司依據能源部《發電廠、變電所工程和繼電保護試驗儀表配置定額》、《繼電保護試驗條例》和電力工業部頒發《電力系統繼電保護及安全自動裝置反事故措施要點》的有關規定設計制造的產品。它為現場繼電保護試驗工作提供了可靠、穩定、方便的交直流試驗電源，為提高繼電保護試驗工作的質量。

適用于發電廠、變電站及大中型工業企業，可作為標準的繼電保護試驗電源。

功能特點

1、采用雙路電源供電，可手動、自動切換。使用接觸器可帶負荷切換，保了供電的可靠性。

2、交流電源采用大容量隔離變壓器，將系統電源與試驗電源進行隔離，并在初級與次級之間加裝屏蔽層，使試驗電源免受電網暫態過程和其他諧波干擾。變壓器采用△ /Y0接線方式，大大削弱了三次諧波，保了電源質量。

3、直流電源可以連續平滑的調節電壓，以適應不同試驗項目的需要。

4、交流電源的控制均采用DZ47-60型自動開關，它動作迅速，壽命長，有短路、過負荷自動跳閘的功能。

5、輸出交流電源裝有漏電保護開關，確保試驗人員的安全。該開關具有性能穩定，靈敏度高，動作可靠等優點，有短路、過負荷自動跳閘功能。

6、直流回路使用GM32M直流斷路器，它動作迅速，壽命長，短路、過負荷則自動跳閘。

使用條件

1、使用場所應有防止雨雪侵襲的措施；

2、海拔高度不超過2500米。（特殊請說明）；

3、周?chē)諝鉁囟龋?5℃～+40℃；

4、在40℃時空氣濕度≤50%，在較低溫度時允許有較高的相對濕度，在20℃時≤90%；

5、使用場所機械振動振幅不大于0.05mm，頻率不大于600次/分；

6、安裝傾斜度與鉛垂線相差不大于5°；

7、周?chē)橘|(zhì)無爆炸危險，無導電塵埃與腐蝕性氣體。

技術參數

1、交流部分

1.1、額定輸入電壓：三相220Ｖ/380V，頻率50Hz；

1.2、額定輸出電壓：220V/380V，三相四線，共三路輸出；58V/100V，三相四線，共三路輸出。

1.3、三相輸入平衡時，輸出不平衡度小于1%。

1.4、三次諧波分量小于3%。

1.5、輸入變壓器容量15kVA，在八小時工作制情況下，較大輸出電流為3×22.8A。

2、直流部分

2.1、電源輸入為交流三相380V；

2.2、輸出直流電壓0～250V連續可調，分三路輸出；

2.3、整流變壓器容量5kVA，在八小時工作制情況下，較大輸出電流20A；

2.4、輸出直流紋波系數K<1.5%。

訂貨須知

1、訂貨時應注明屏體尺寸、顏色，訂貨數量等。

2、本公司可根據用戶要求設計不同結構形式的繼電保護試驗電源屏,用戶在訂貨時應說明具體要求（或提供圖紙）。

3、本公司可代用戶設計不同性能的電源屏（或按用戶提供圖紙定制）。
